¿Escuchas un chasquido proveniente del tablero cuando enciendes la llave de encendido? ¿La calefacción de tu auto se enfría o el aire acondicionado se calienta? Estas son señales de que el actuador de la puerta de mezcla ha fallado. Con un poco de ayuda de nuestro equipo de mecánicos certificados por ASE y aproximadamente 30 minutos de su tiempo, puede reemplazar esta pieza y hacer que su control climático vuelva a funcionar. O puede ver cuánto pagó cuando llevó su automóvil a reparar.

¿Qué estoy haciendo mal?

El actuador de puerta de mezcla consta de un motor eléctrico que hace girar un conjunto de engranajes de plástico en una dirección u otra conectados a un pivote de puerta controlado por aire en el mando final de la unidad. Los actuadores pueden fallar de dos maneras. Primero, el motor eléctrico puede quemarse y hacer que la unidad deje de responder, y mover los controles del modo de temperatura o ventilación no cambiará nada. El conjunto de engranajes de plástico puede volverse quebradizo y romperse, lo que hace que la unidad funcione con un chasquido o un chasquido y luego se detenga. Este es un problema común con la mayoría de los sistemas de calefacción y aire acondicionado de los automóviles.

¿Como funciona?

Los actuadores de puerta de mezcla de aire constan de una carcasa de plástico, un pequeño motor eléctrico y un conjunto de engranajes de plástico. Un sensor de posición de la puerta también está integrado en la unidad y envía información de retroalimentación a la computadora del aire acondicionado.

Patrocinio

Este actuador mueve las puertas de temperatura y dirección del aire dentro del pleno del calentador (caja) diseñada para controlar la temperatura, el piso, la ventilación media y los ajustes de modo como descongelación, aire exterior o modos de recirculación. También controla los ajustes de calefacción y refrigeración para los compartimentos de pasajeros izquierdo y derecho.

La computadora de control de clima del automóvil envía comandos eléctricos al actuador para arrancar el motor del actuador y cambiar el modo de dirección del aire. Esta dirección está determinada por la temperatura seleccionada por el conductor o pasajero en el sistema de aire acondicionado dual.

La mayoría de los sistemas tienen de tres a cuatro de estas unidades ubicadas en diferentes áreas alrededor del pleno HVAC que controlan el modo de funcionamiento, según la marca y el modelo de su automóvil.

Empecemos

En la mayoría de los casos, puede obtener un actuador de repuesto OEM en Amazon por el precio que pagaría un taller de reparación. Necesitará un juego de herramientas que incluya un casquillo de 5,5 mm para vehículos Chevrolet, GMC, Cadillac, Ford y Lincoln.

Paso 1: retire el panel de instrumentos inferior o la guantera

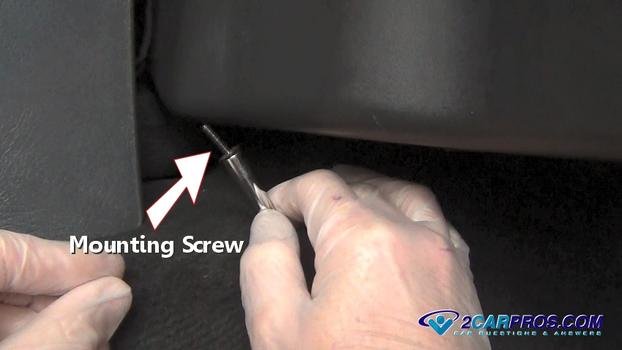

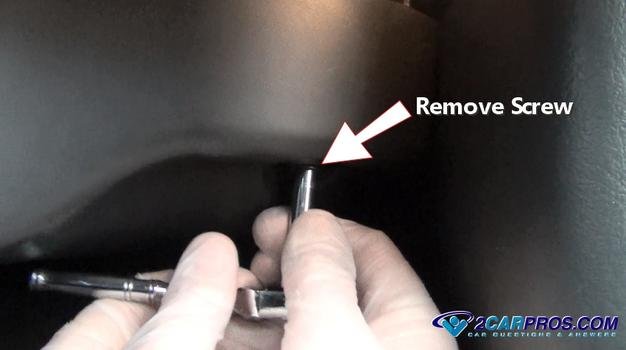

Con un casquillo pequeño y un trinquete, retire los pernos de montaje que sujetan la cubierta de plástico debajo del tablero del lado del pasajero. Busque estos tornillos, ya que pueden estar en lugares difíciles de ver.

Patrocinio

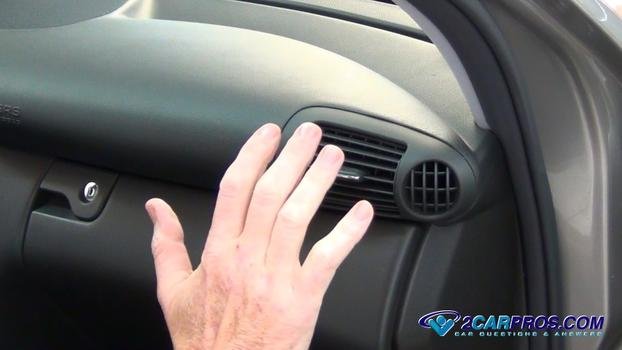

Una vez que todos los tornillos de montaje estén ubicados y retirados, agarre la cubierta y extráigala suavemente desde la parte inferior del tablero. Esto expone la caja del calentador con varios controles, incluido el cableado.

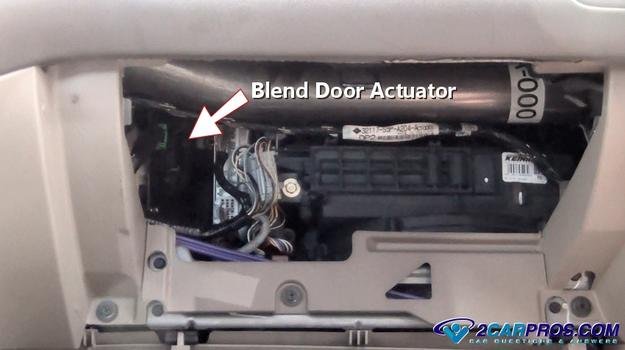

Así es como se ve cuando quito la guantera y expongo el actuador de la puerta de mezcla para reemplazarlo.

Patrocinio

Paso 2: retire el actuador de la puerta

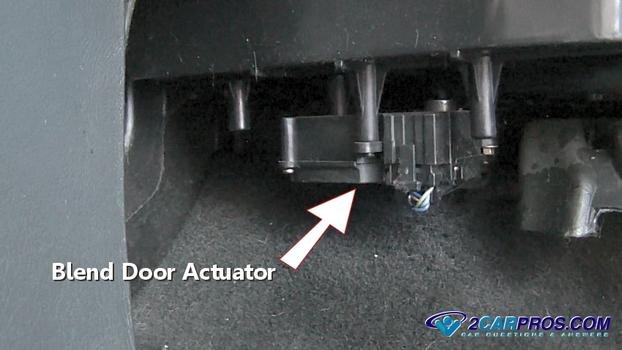

Este es un actuador de temperatura derecho típico que se utiliza para control de clima dual (también temperatura de la unidad en modo de señal). Este actuador cuelga debajo de la caja y es una de las unidades más fáciles de reemplazar.

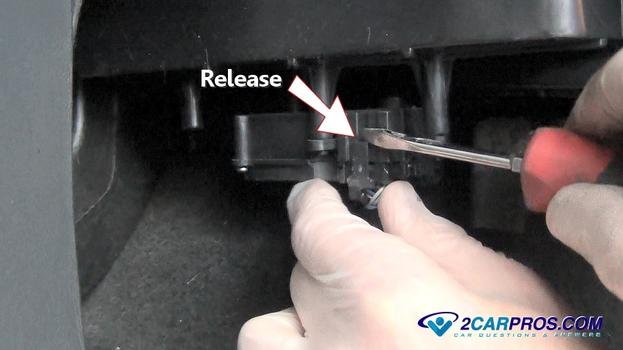

Primero, use un destornillador pequeño para quitar el clip de seguridad del cableado en el arnés del actuador. Tenga cuidado con estos clips ya que son frágiles y pueden romperse.

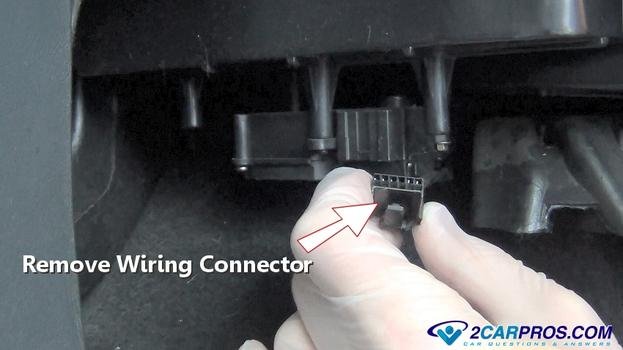

Una vez libre, tire suavemente hacia abajo del conector del cableado para retirarlo del actuador de la puerta de mezcla. Inspeccione los conectores en busca de óxido o corrosión y límpielos si es necesario.

Patrocinio

Paso 3: Retire el actuador

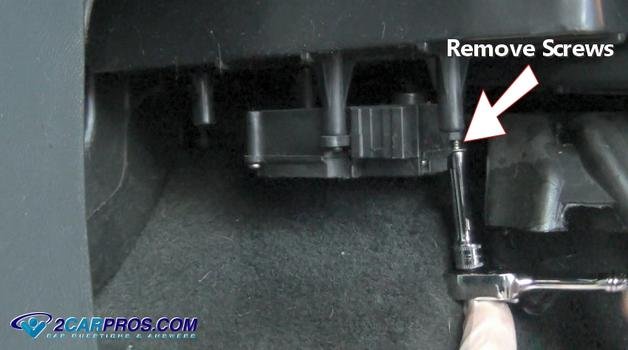

Localice y retire el tornillo de montaje del actuador. Debe sujetarse con dos o tres tornillos. Es posible que necesite un pequeño universal para quitar tornillos en lugares difíciles. Coloque los tornillos retirados en un recipiente pequeño para evitar perderlos.

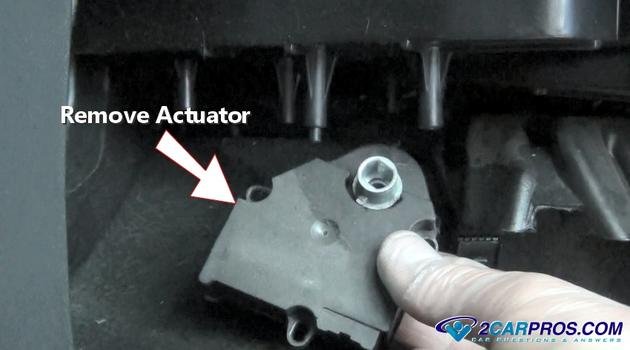

Una vez que se hayan quitado todos los tornillos de montaje, el actuador debería soltarse. Sujete el actuador y retírelo del soporte.

ver video

Esto se hace para obtener consejos e información adicionales antes de comenzar.

Paso 4: gire el pivote de la puerta de aire

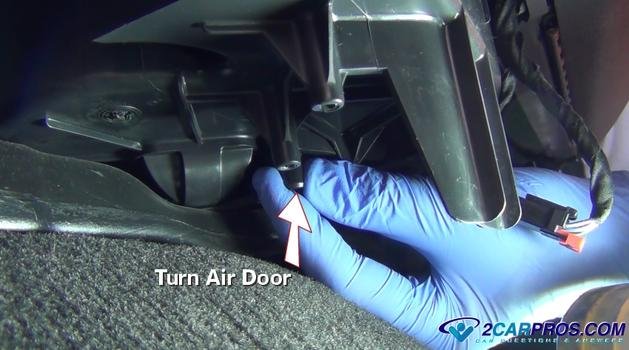

Antes de instalar el nuevo actuador, se recomienda girar manualmente la puerta de mezcla en ambas direcciones para asegurarse de que no esté atascada, lo que podría provocar que el nuevo actuador falle. La puerta debe moverse libremente cuando agarra el pivote de la puerta y lo mueve completamente hacia adelante y hacia atrás. Si la puerta de mezcla no se puede mover, hay una obstrucción en el movimiento de la puerta y el nuevo actuador fallará. Estos obstáculos incluyen bolígrafos, palillos de dientes, juguetes pequeños, chicles, etc. Si la puerta está atascada, deberá retirar la cámara del calentador y resolver el problema antes de instalar la nueva unidad.

Para probar el funcionamiento de la puerta de mezcla y verificar que esté reemplazando el motor actuador correcto, encienda el motor del soplador y mueva la puerta en cada sentido. Puede sentir el cambio de temperatura y el nivel de ventilación del aire.

Patrocinio

Paso 5: Adaptar el nuevo actuador

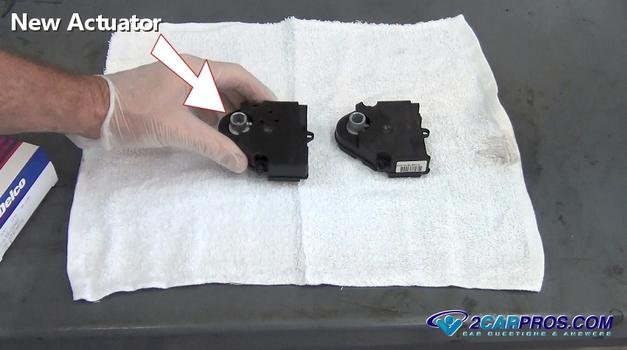

Compare el actuador defectuoso con la nueva unidad. Asegúrese siempre de que los terminales del conector del mazo de cables coincidan perfectamente. Ahora está listo para instalar las piezas nuevas.

Paso 6: Instale el nuevo actuador de la puerta de mezcla de aire

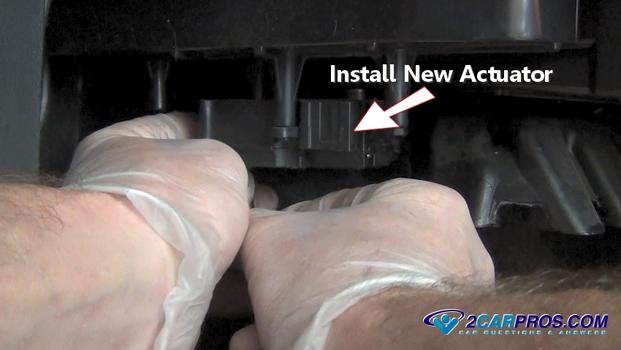

Instale la nueva pieza en su lugar, insertando los tornillos de montaje a mano. Tenga cuidado de no cruzar los tornillos de montaje (tenga cuidado de no apretarlos demasiado), ya que se enroscan en la carcasa de plástico y pueden desenroscarse fácilmente.

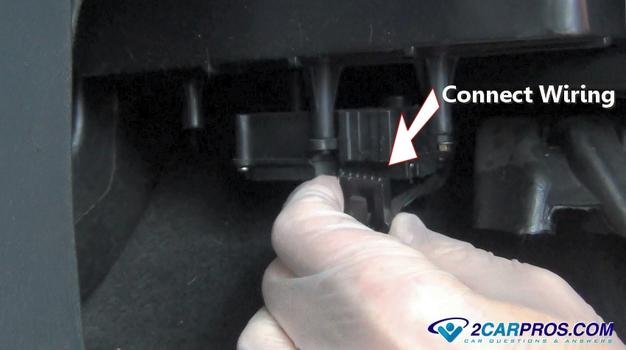

Una vez que todos los tornillos estén en su lugar, presione firmemente el conector del mazo de cables sobre el actuador. Escuchará un clic para indicar que el conector está instalado correctamente.

Patrocinio

Paso 7: reinstale la cubierta o la guantera

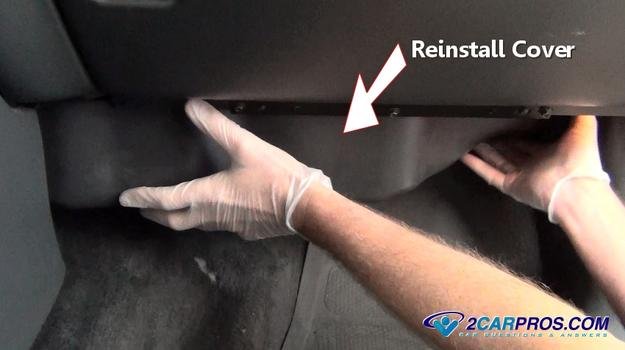

Una vez completada la instalación, vuelva a verificar su trabajo y vuelva a instalar la cubierta de plástico. Puede resultar un poco difícil alinear los orificios de los pernos, así que tenga paciencia.

Una vez que la cubierta esté en su lugar, comience a instalar los tornillos de montaje a mano. Después de enroscar el tornillo a mano, instale los tornillos restantes. No apriete el primer tornillo que atornilló hasta que todos los tornillos hayan sido apretados. Apretar demasiado dificultará la instalación de los tornillos restantes.

Después de reinstalar la cubierta, pruebe el trabajo de reparación arrancando el motor y encendiendo los controles del aire acondicionado, moviendo los controles de frío y calor y de descongelación a las posiciones intermedia y de piso para asegurarse de que el nuevo actuador esté funcionando correctamente. .

Patrocinio

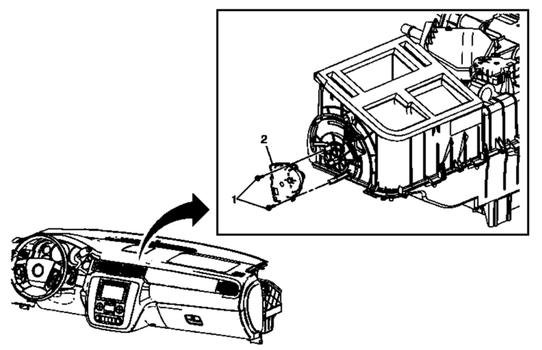

Ubicación del actuador de la puerta de mezcla

Comience por identificar el problema donde el modo de descongelación, el modo intermedio, el modo piso o el modo temperatura no funcionan. A continuación, busque e identifique el actuador que desea reemplazar. Estas unidades pueden colgarse justo frente a usted o colocarse en un lugar más discreto, como al lado de su pleno HVAC. En algunos casos, puede estar ubicado en un lugar inconveniente, como en la parte superior de la caja del calentador. Estas reparaciones pueden tardar un poco más ya que es necesario retirar más piezas para acceder al actuador.

Puede utilizar recursos de reparación como Mitchell1, manuales en papel que se encuentran en Amazon o recursos como Google Images para encontrar el área específica donde es necesario reemplazar el actuador.

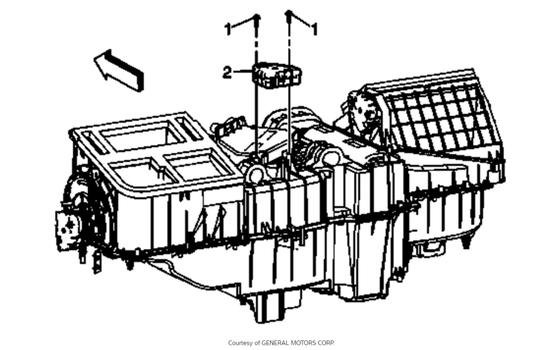

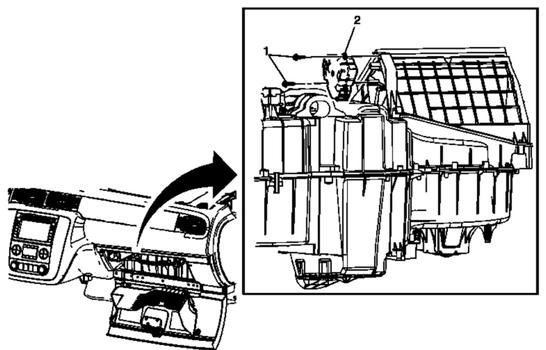

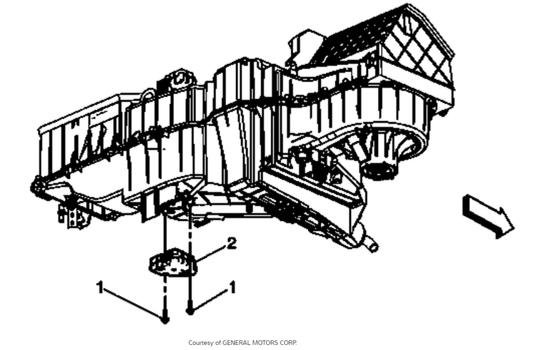

A continuación se muestran ejemplos de ubicaciones para Silverado, Suburban y Tahoe.

actuador de recirculación

Ubicación del actuador del modo (descongelación, ventilación media y piso)

Ubicación del actuador de temperatura izquierdo – Actuador de temperatura del sistema de señal

Ubicación adecuada de la puerta de mezcla de temperatura

Patrocinio

¿Tiene usted alguna pregunta?

Si tiene alguna pregunta sobre los actuadores de puertas combinadas, visite nuestro foro. Si desea asesoramiento de nuestra comunidad de mecánicos, no dude en contactarnos. Estaremos encantados de ayudarle.
