Explicación técnica de los códigos de problema OBD-II
esteban darby
Técnico certificado ASE
Circuito de control del calentador del tanque reductor bajo
¿Qué significa eso?
Este código de diagnóstico de problemas (DTC) es un código de tren motriz común y se aplica a muchos vehículos OBD-II (1996 y posteriores). Esto incluye, entre otros, vehículos como Volkswagen, Mercedes-Benz, Dodge y Audi. Aunque son comunes, los procedimientos de reparación exactos pueden variar según el año, la marca, el modelo y la configuración del tren motriz.
Un código almacenado P202B significa que el módulo de control del tren motriz (PCM) ha detectado voltaje insuficiente en el circuito de control del calentador del tanque reductor.
Los sistemas catalizadores son responsables de (básicamente) reducir todas las emisiones, pero ciertas aplicaciones también están equipadas con trampas de NOx.
Los sistemas de recirculación de gases de escape (EGR) llevan la reducción de NOx un paso más allá. Sin embargo, los motores diésel más grandes y potentes de hoy en día no pueden cumplir con los estrictos estándares federales (de EE. UU.) sobre emisiones con EGR, filtros de partículas diésel/convertidores catalíticos y trampas de NOx únicamente. Por eso se inventó el sistema de reducción catalítica selectiva (SCR).
Los sistemas SCR inyectan un compuesto reductor o líquido de escape diésel (DEF) en el escape antes del filtro de partículas diésel, la trampa de NOx y/o el convertidor catalítico a través de una válvula de inyección de reductor (solenoide). El momento preciso de la inyección de DEF aumenta la temperatura del elemento de filtración, aumentando su eficiencia. Esto aumenta la vida útil del elemento filtrante y reduce la liberación de gases de escape nocivos a la atmósfera. Todo el sistema SCR es monitoreado y controlado por el PCM o un controlador independiente (que interactúa con el PCM). En cualquier caso, el controlador monitorea los sensores de O2, NOx y temperatura de escape (y otras entradas) para determinar el momento apropiado para la inyección de DEF (reductor). Se requiere una inyección precisa de DEF para mantener la temperatura del escape dentro de parámetros aceptables y optimizar la filtración de contaminantes.

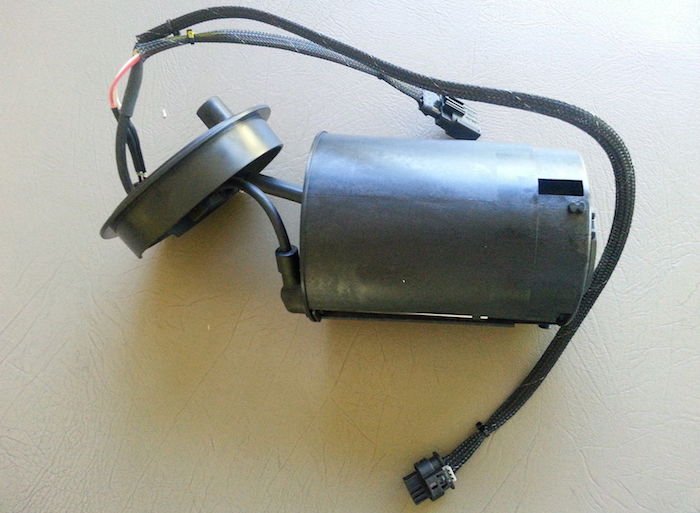

Los calentadores de tanque reductor se utilizan para evitar que el líquido de escape diésel se congele durante temperaturas extremadamente frías. Estos calentadores generalmente se instalan dentro o alrededor del depósito de DEF.
Si el PCM detecta que el nivel de voltaje en el circuito de control del calentador del tanque reductor es inferior a los parámetros mínimos permitidos, se almacenará el código P202B y es posible que se encienda la lámpara indicadora de mal funcionamiento (MIL). La iluminación MIL puede requerir múltiples ciclos de encendido en caso de falla.
¿Qué tan grave es este DTC?
El código almacenado P202B se considera grave y debe abordarse lo antes posible. Esto puede provocar que el sistema SCR se desactive. Si las condiciones que causaron que se guardara el código no se corrigen de manera oportuna, el Catalyst puede dañarse.
¿Qué síntomas tiene el código?
Los síntomas del código de problema P202B incluyen:
- Disminución de la eficiencia del combustible.
- Exceso de humo negro procedente del escape de los coches
- Disminución del rendimiento del motor.
- Otros códigos relacionados con SCR
¿Cuáles son algunas de las causas comunes de los cordones?
Las posibles causas de este código incluyen:
- Elemento calentador del tanque reductor defectuoso
- Circuito abierto o cortocircuito en el circuito de control del calentador del tanque reductor
- Controlador SCR/PCM defectuoso o error de programación
¿Cuáles son los pasos de solución de problemas para P202B?
El código de diagnóstico P202B requiere un escáner de diagnóstico, un voltímetro/óhmetro digital (DVOM) y una fuente de información de diagnóstico específica del vehículo.
Puede utilizar las fuentes de información del vehículo para encontrar boletines de servicio técnico (TSB) que coincidan con el año, la marca y el modelo de su vehículo. También lo son los tamaños de motor, los códigos almacenados y los síntomas encontrados. Si se encuentra, puede proporcionar información de diagnóstico útil.
Utilice el escáner (conectado al conector de diagnóstico del vehículo) para recuperar todos los códigos almacenados y los datos de imagen congelada asociados. Le recomendamos que anote esta información antes de borrar el código y luego pruebe el vehículo hasta que el PCM esté en modo listo o se restablezca el código.
Si el PCM entra en modo de preparación en este punto, los códigos pueden volverse intermitentes y muy difíciles de diagnosticar. En este caso, es posible que las condiciones que provocaron el almacenamiento del código deban empeorar antes de poder realizar un diagnóstico preciso.
Si el código se restablece inmediatamente, el siguiente paso en el diagnóstico es buscar en la fuente de información de su vehículo el diagrama de flujo de diagnóstico, el diagrama de pines del conector, la vista frontal del conector y las instrucciones/especificaciones de prueba de componentes.
paso 1
Utilice el DVOM para probar el elemento calentador del tanque reductor según las especificaciones del fabricante. Los calentadores suelen ser del tipo manta o pasador. Los elementos calefactores que no se prueban dentro de los parámetros máximos permitidos se consideran defectuosos.
Paso 2
Utilizando su fuente de información de diagnóstico del vehículo y el DVOM, pruebe el voltaje del circuito del calentador reductor (generalmente el voltaje de la batería) con el sistema en funcionamiento. Utilice el escáner para activar manualmente el calentador si no se puede activar en las condiciones actuales.
Paso 3
Si el calentador del tanque reductor funciona, use el DVOM para probar los circuitos de señal de entrada y salida del panel de fusibles, el PCM y el interruptor de encendido. Desconecte todos los controladores antes de usar el DVOM para realizar pruebas.
- Los sistemas de calentamiento del tanque reductor se utilizan únicamente en vehículos que funcionan con diésel y en regiones frías.
Discusiones relacionadas con DTC
¿Necesita más ayuda con su código P202B?
Si aún necesita ayuda con el código de problema P202B, publique su pregunta en nuestro foro gratuito de reparación de automóviles.
Nota: Esta información se proporciona únicamente con fines informativos. Esto no pretende ser un consejo de reparación y no somos responsables de lo que usted le haga a su vehículo. Toda la información contenida en este sitio está protegida por derechos de autor.
