Explicación técnica de los códigos de problema OBD-II

persona que escribió el artículo

juan ingalls

Ex gerente de servicio y mecánico de la Fuerza Aérea

Circuito del sensor de presión de control del inyector intermitente

¿Qué significa eso?

Este es un código de diagnóstico de fallas (DTC) del tren motriz común y se aplica a muchos vehículos OBD-II (1996 y posteriores). Esto incluye, entre otros, vehículos como Toyota, Ford, Dodge, Chrysler, Jeep, Chevrolet y GMC. Aunque son comunes, los procedimientos de reparación exactos pueden variar según el año, la marca, el modelo y la configuración del tren motriz.

El código de problema OBD-II P2287 y los códigos ICP relacionados P2283, P2284, P2285 y P2286 están asociados con el circuito del sensor de presión de control del inyector (ICP). Este circuito normalmente es monitoreado por el módulo de control de energía (PCM) en la mayoría de los vehículos.

El propósito del circuito del sensor de presión de control del inyector es proporcionar una señal de retroalimentación indicativa de la presión del riel de combustible, permitiendo que el PCM modifique la sincronización del inyector y la presión de control de la inyección para entregar el combustible adecuado a todas las velocidades y diversas condiciones de carga. Este proceso incorpora varios componentes según la configuración del vehículo y del sistema de suministro de combustible. Muchos motores diésel modernos utilizan un módulo controlador de inyector (en combinación con un PCM) para facilitar la entrega de combustible y aceite a los inyectores en cada cilindro del motor.

Cuando el PCM detecta un problema/falla de voltaje o resistencia intermitente en el circuito del sensor de presión de control del inyector, se establece el código P2287 y se ilumina la luz Check Engine. Como anécdota, este código del sensor ICP parece ser común en las camionetas Ford F-250, F-350 y 6.0L equipadas con Powerstroke. El sensor puede estar ubicado detrás y debajo del turbo, mirando hacia el lado del conductor.

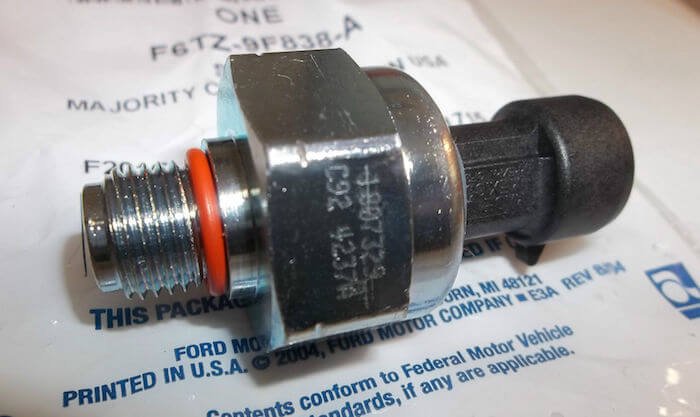

Sensor ICP de presión de control del inyector:

¿Qué tan grave es este DTC?

Este código suele tener una gravedad moderada, pero el P2287 es grave y puede causar daños internos al motor si no se soluciona a tiempo.

¿Qué síntomas tiene el código?

Los síntomas del código de problema P2287 incluyen:

• Es posible que el motor no arranque
• presión de combustible baja
• la presión del aceite es baja
• Compruebe si la luz del motor está encendida

¿Cuáles son algunas de las causas comunes de los cordones?

Las posibles causas de este código P2287 incluyen:

• Sensor de presión de control del inyector defectuoso
• Fallo de la bomba de aceite
• Bomba de combustible defectuosa
• Nivel bajo de aceite o combustible
• Cableado defectuoso o dañado
• La correa de tierra del módulo de control está suelta o defectuosa
• Conectores corroídos, dañados o sueltos
• Fusible o enlace fusible defectuoso (si corresponde)
• Defectos del PCM

¿Cuáles son los pasos de solución de problemas para P2287?

El primer paso en el proceso de solución de problemas es investigar el Boletín de Servicio Técnico (TSB) del vehículo específico por año, modelo y planta de energía. En algunas situaciones, esto puede ayudarle a avanzar en la dirección correcta y ahorrarle mucho tiempo a largo plazo.

El segundo paso es comprobar los niveles de aceite y combustible para garantizar que sean los adecuados. Luego, identifique todos los componentes asociados con el circuito del sensor de presión de control del inyector y busque cualquier daño físico obvio. Realice una inspección visual exhaustiva para detectar defectos obvios como desgastes, rozaduras, cables pelados o marcas de quemaduras en el cableado asociado. A continuación, verifique los conectores y las conexiones en busca de seguridad, corrosión y clavijas dañadas. Este proceso debe incluir todos los conectores de cableado y las conexiones al sensor de presión de control del inyector, el PCM y la bomba de combustible. Consulte los datos técnicos específicos de su vehículo para determinar si hay un fusible o eslabón fusible incorporado en su circuito.

pasos avanzados

Los procedimientos avanzados serán específicos de su vehículo y requerirán equipo avanzado adecuado para realizarse con precisión. Estos pasos requieren de un multímetro digital y la referencia técnica específica de tu vehículo. En esta situación, los manómetros de combustible y aceite pueden ser herramientas ideales para ayudar en el proceso de resolución de problemas.

control de voltaje

Normalmente, en la mayoría de las situaciones, se proporciona un voltaje de referencia de aproximadamente 5 voltios desde el PCM al sensor de presión de control del inyector. Los voltajes de referencia y las tolerancias pueden variar según la configuración específica del circuito y del vehículo. Los datos técnicos específicos incluyen tablas de solución de problemas y procedimientos apropiados para ayudar en un diagnóstico preciso.

Si este proceso determina que falta energía o tierra, es posible que se requiera una prueba de continuidad para verificar la integridad del cableado, los conectores y otros componentes. Las pruebas de continuidad siempre deben realizarse sin energía del circuito, y las mediciones normales del cableado y las conexiones deben ser de 0 ohmios de resistencia. La ausencia de resistencia o continuidad indica un cableado defectuoso que está abierto o en cortocircuito y debe repararse o reemplazarse. Una prueba de continuidad desde el control del PCM hasta el marco verifica el nivel de capacidad de servicio de la correa de tierra y el cable de tierra. La presencia de resistencia indica una conexión floja o posible corrosión.

¿Cuáles son algunas reparaciones comunes para este código?

• Añadir aceite o combustible
• Reemplazo del sensor ICP de presión de control del inyector
• reemplazo de la bomba de combustible
• reemplazo de la bomba de aceite
• Corrosión del conector de limpieza
• Reparar o reemplazar el cableado defectuoso
• Reemplazo de fusibles quemados o eslabones fusibles (si corresponde)
• Reparar o reemplazar una correa de tierra defectuosa
• Lavado o reemplazo del PCM

errores comunes

• Si un cableado defectuoso está causando este problema, reemplace el sensor de presión de control del inyector o la bomba de combustible.

Esperamos que la información de este artículo le ayude a orientarse en la dirección correcta para solucionar el problema del código de falla del circuito del sensor ICP de presión de control del inyector. Este artículo tiene únicamente fines informativos y siempre deben prevalecer los datos técnicos específicos de su vehículo y los boletines de servicio.
